L'oggetto Thinknx Access Control consente di migliorare il livello di automazione e sicurezza della casa/edificio in cui è applicato. Può essere adattato a settori che richiedono scadenze a lungo termine, come il settore dei servizi e dell'industria, ma si applica anche al settore dell'ospitalità, dove le credenziali sono solitamente a breve termine e la gestione remota è necessaria.

Figura 1: Usabilità del Controllo Accessi

L'oggetto Access Control può comunicare direttamente con il sistema KNX attraverso il server Thinknx, rendendo l'integrazione molto facile e flessibile. Qualsiasi tastierino standard KNX può essere utilizzato come tastierino di accesso e i suoi pulsanti come input di codice. Una volta inserito il codice, può essere attivata una serratura o un attuatore KNX. Inoltre, è possibile la comunicazione con la tecnologia Wiegand tramite l'adattatore Thinknx-Wiegand, consentendo l'installazione di un lettore RFID o biometrico appropriato.

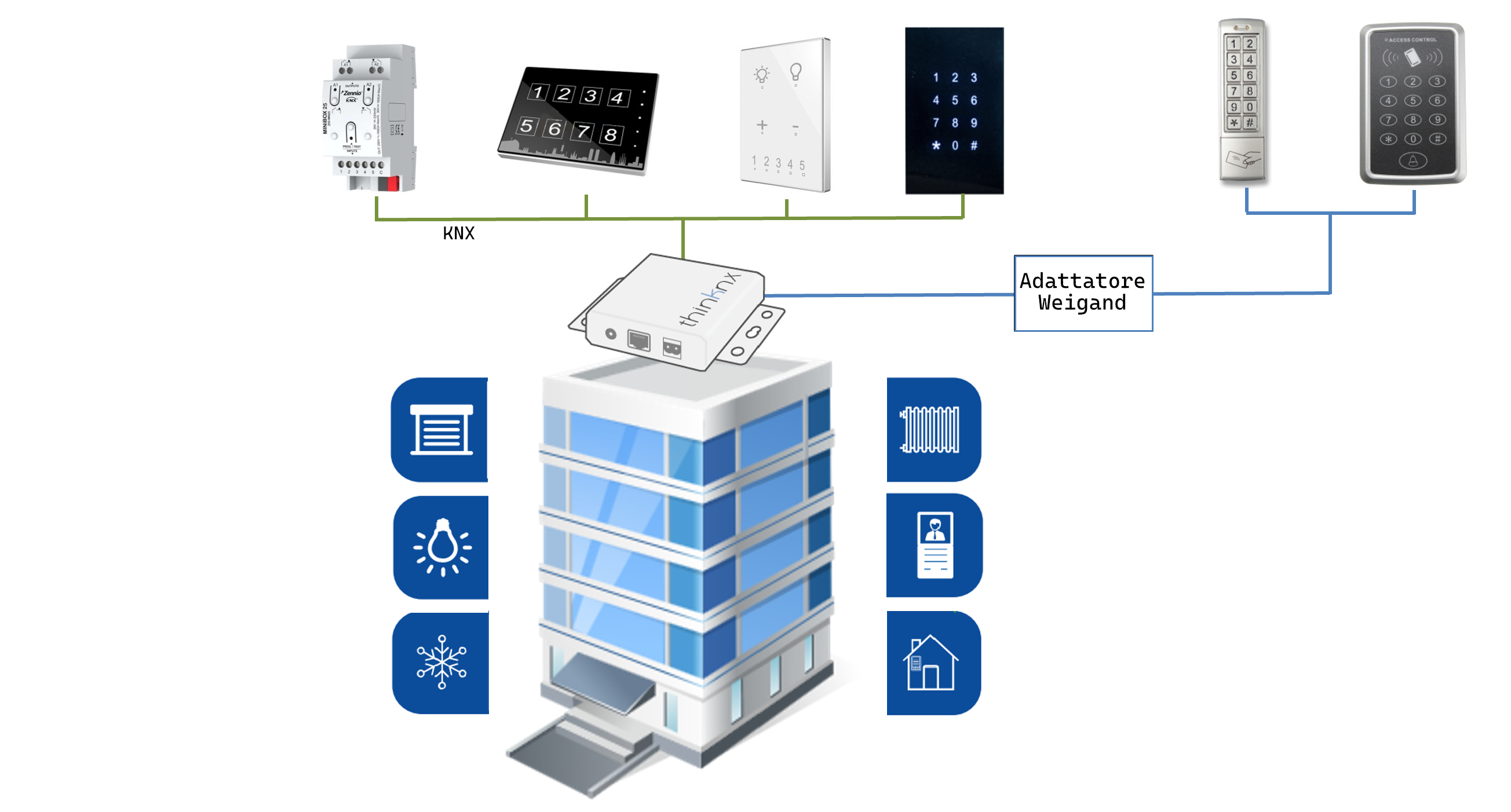

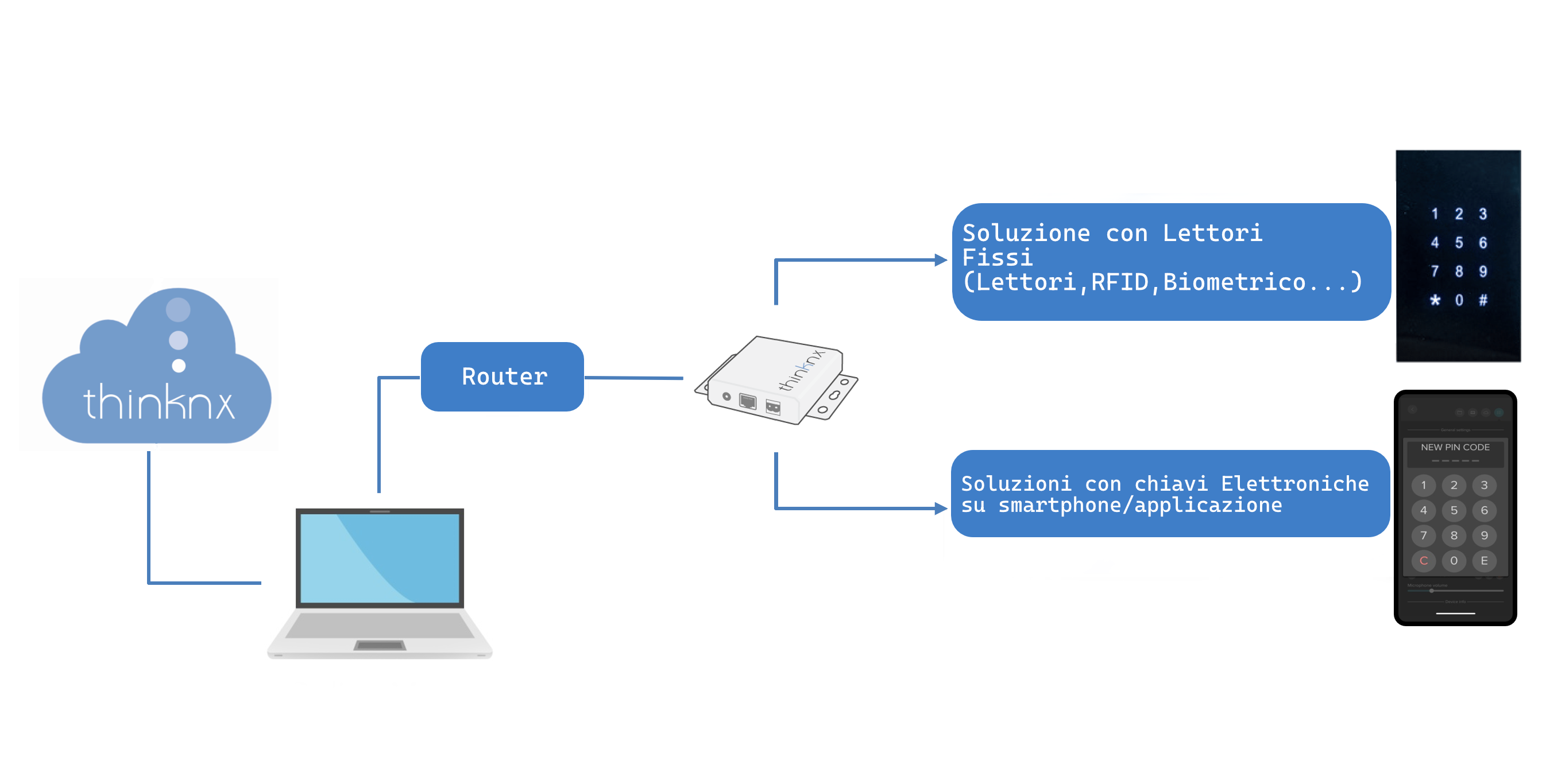

Figura 2: Diagramma del Controllo Accessi

Per facilitare il lavoro degli utenti finali e degli amministratori e coprire situazioni complesse, Thinknx Access Control è configurato in due fasi diverse e con due strumenti distinti:

Fase 1: Thinknx Configurator L'installatore e l'integratore di sistema utilizzeranno Thinknx Configurator per definire completamente la topologia del sistema, creando e configurando lettori, aree e ruoli, e creando interazioni tra KNX e altri sistemi integrati.
Fase 2: Gestione Il gestore, che è molto probabilmente disponibile in loco, si concentrerà sulle attività quotidiane di gestione come creare utenti e associarli a ruoli predefiniti, creare calendari e restrizioni basate sul tempo, aggiungere o eliminare codici di accesso, visualizzare log e movimenti, controllare l'occupazione delle aree e molto altro. Il gestore non avrà accesso al progetto di Thinknx Configurator, ma utilizzerà la pagina web dedicata o l'applicazione Thinknx.Manuale Gestore

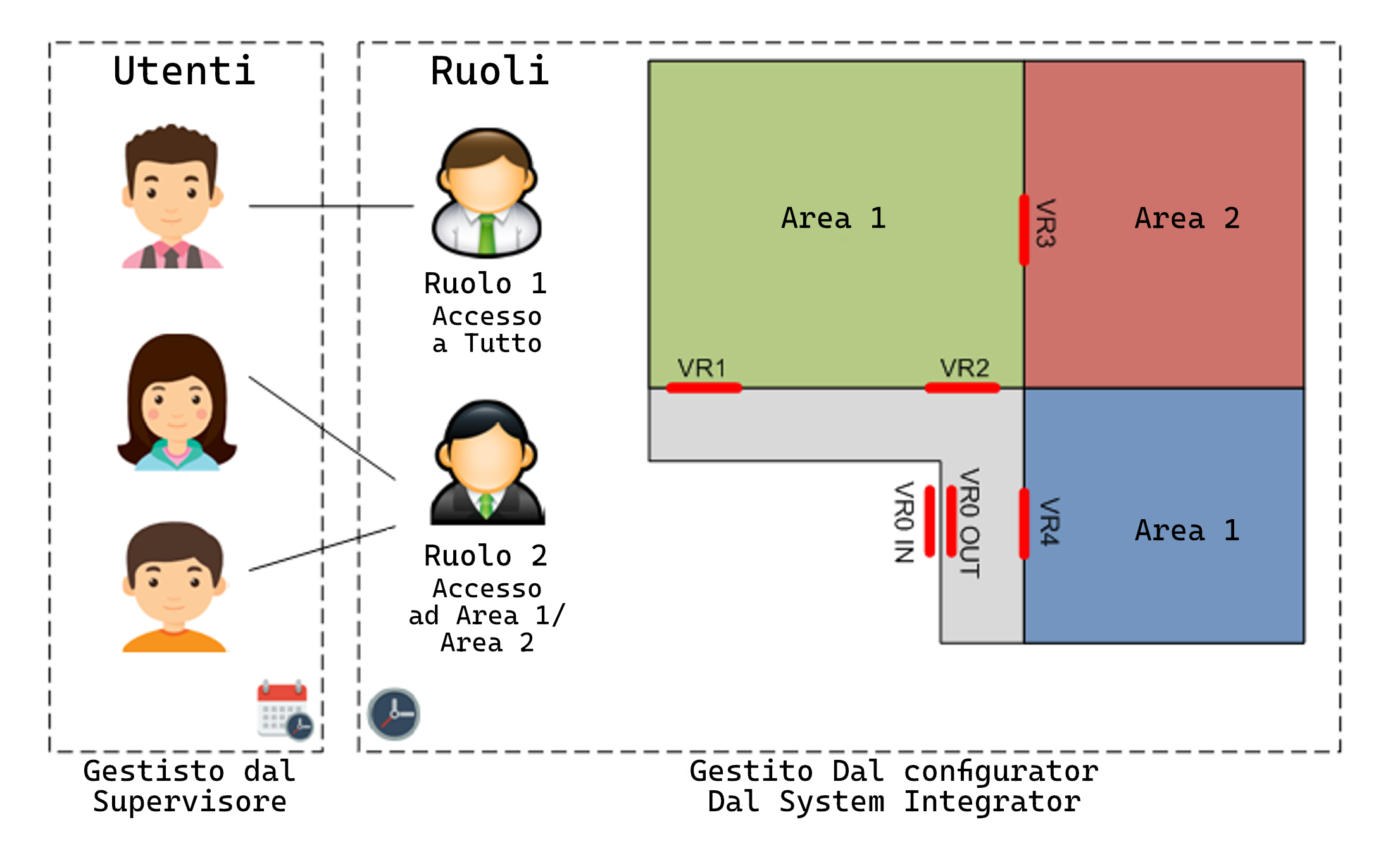

Figura 3: Struttura del Controllo Accessi

Alcune delle più importanti funzionalità disponibili all'interno del Controllo Accessi:

Possibilità di creare zone come parti dell'edificio, delimitate da uno o più Tastieri. I diritti saranno concessi per Zona.
Possibilità di definire per ogni zona Tastiere Ingresso e Tastiere d' uscita, che possono permettere il conteggio completo delle persone all'interno dell'area o per operazioni di rilevazione delle presenze.
Possibilità di creare diversi Ruoli, con privilegi predefiniti per accedere a specifiche aree dell'edificio. Qualsiasi nuovo utente sarà assegnato a un ruolo preconfigurato e riceverà le stesse regole di accesso di questo ruolo.
Possibilità di definire scadenze automatiche per le autorizzazioni degli utenti.
Aggiornamento automatico di tutti i cancelli quando vengono modificate le impostazioni.
Possibilità di registrare tutti i movimenti e salvarli nel database o inviarli automaticamente come report.

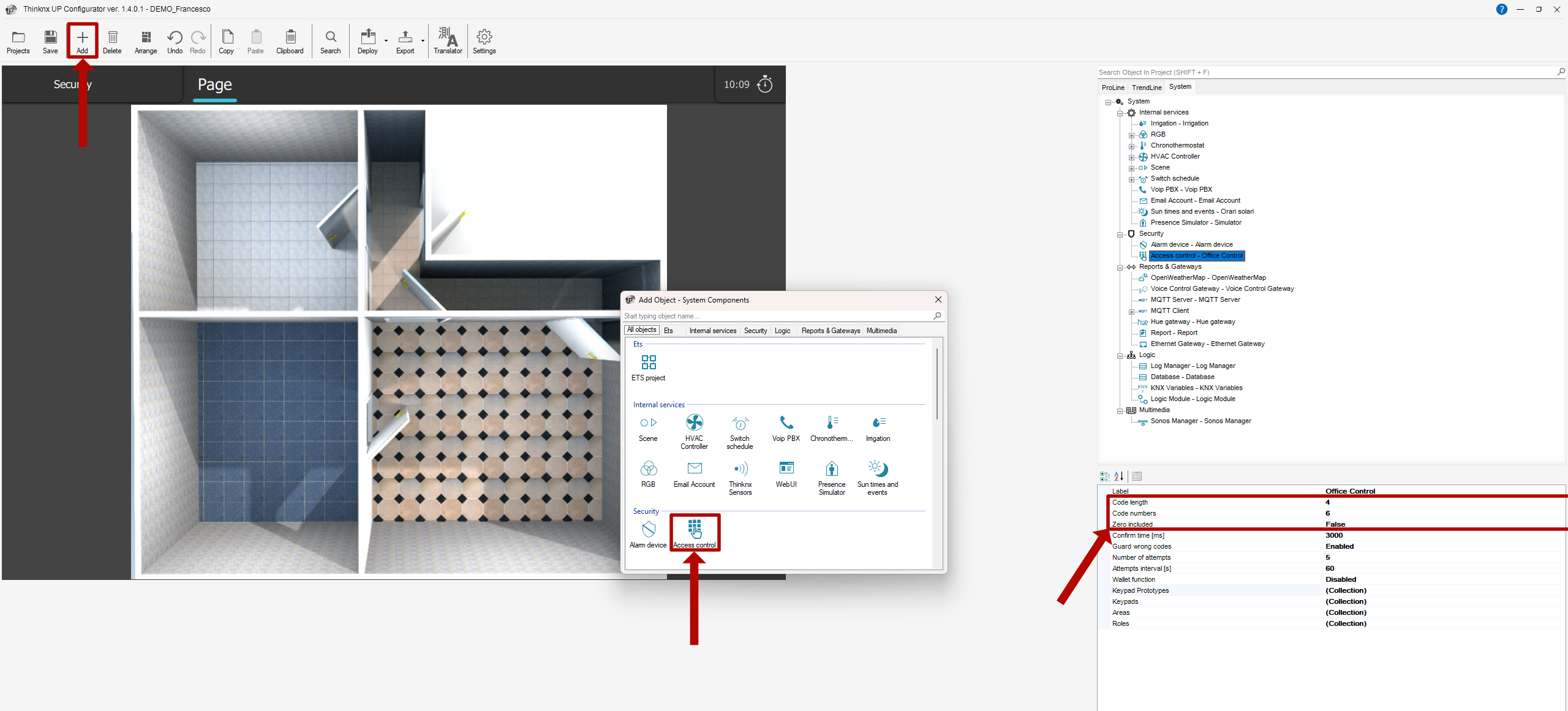

Nel software Thinknx Configurator, aprire il progetto e aggiungere l'oggetto Access Control nella scheda Sistema. I seguenti parametri sono disponibili per questo oggetto:

Parametri

Prototipi tastierino

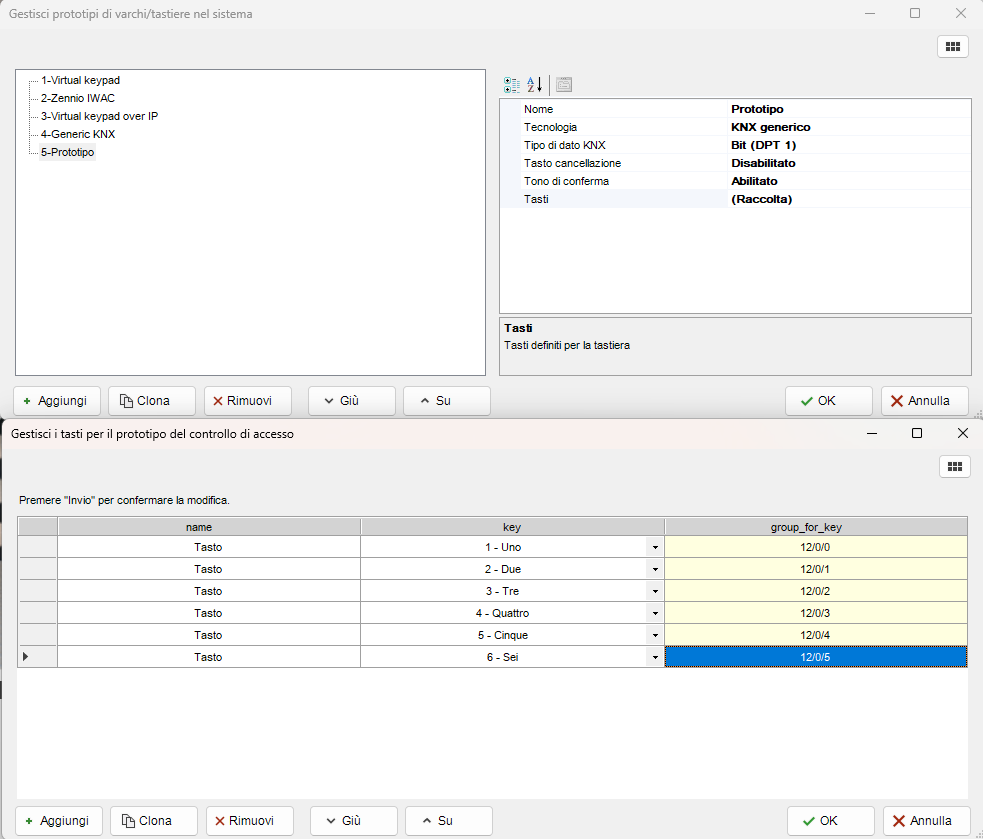

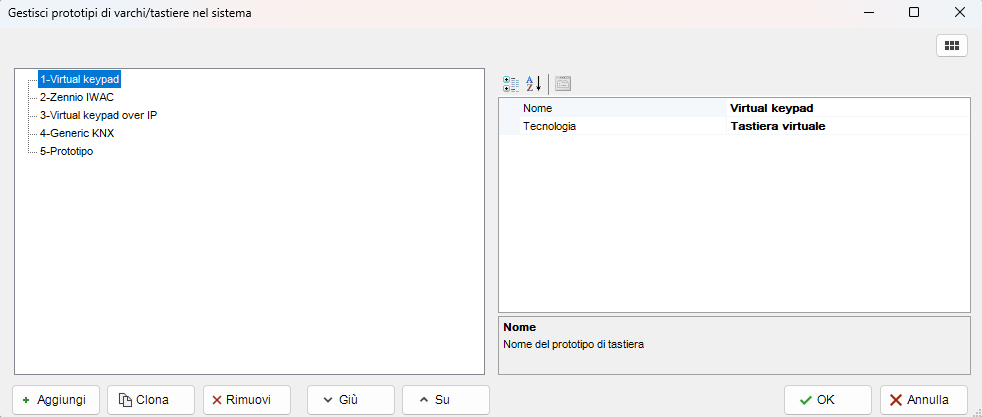

I prototipi di tastierino permettono di definire i tipi di tastierini presenti nel sistema. Per aggiungere e configurare un prototipo, cliccare sul piccolo pulsante a destra per accedere alla finestra di creazione del prototipo. Per ogni prototipo aggiunto, sono disponibili le seguenti proprietà:

Parametri

Zone

Contiene tutte le Zone (stanze o parti dell'edificio) del progetto, che possono essere monitorate da uno o più dispositivi di controllo. Sarà possibile configurare l'accesso a flusso, codici per sblocco continuo o bloccaggio fisso delle zone, sapere quante persone ci sono all'interno e se è avvenuto un ingresso valido. Cliccando sul piccolo pulsante a destra, si accede al Gestore Zone. Ogni area aggiunta avrà i seguenti parametri:

Parametri

Nome etichetta dell'area.
Varchi d'ingresso consente di selezionare i dispositivi di controllo utilizzati sul posto per entrare in questa area specifica. I dispositivi di controllo devono essere creati prima nella raccolta Tastierini.
Flusso doppio se disabilitato, i dispositivi di controllo d'ingresso saranno considerati sia per l'ingresso che per l'uscita. Se abilitato, significa che l'area ha porte/dispositivi di controllo separati per ingresso e uscita. Permette di distinguere tra eventi di ingresso e uscita e, eventualmente, contare le persone all'interno dell'area.
Varchi di uscita visibile solo se Flusso doppio è abilitato. consente di selezionare i dispositivi di controllo utilizzati sul posto per uscire da questa area specifica. I dispositivi di controllo devono essere creati prima nella raccolta Tastierini.
Conta persone visibile solo se Flusso doppio è abilitato. Se abilitato, il sistema conterà il numero di persone all'interno dell'area in base agli eventi di ingresso e uscita.
Comando ingresso valido Comando da eseguire in caso di evento di ingresso riuscito.
Comando uscita valida Comando da eseguire in caso di evento di uscita riuscita.
Comando area vuota visibile solo se Conta persone è abilitato. Comando da eseguire in caso nessuno sia presente nell'area.
Comando area con persone visibile solo se Conta persone è abilitato. Comando da eseguire in caso qualcuno entri per primo nell'area.
Comando codici attivi Comando da eseguire ogni volta che ci sono almeno dei codici attivi per l'area. Se viene aggiunto un nuovo codice per l'area e non ci sono già codici validi, il comando sarà emesso.
Comando codici inattivi Comando da eseguire ogni volta che non ci sono codici attivi per l'area. Se un codice viene rimosso dall'area o scade e non ci sono altri codici validi, il comando sarà emesso.
Considera codici permanenti Se abilitato, quando si valuta se l'area
Gruppo KNX chiusura forzata Gruppo KNX (1 bit DPT1) per forzare tutti i cancelli/dispositivi di controllo a rifiutare qualsiasi codice.
Gruppo KNX apertura forzata Gruppo KNX (1 bit DPT1) per forzare tutti i cancelli/dispositivi di controllo ad accettare qualsiasi codice.
Gruppo KNX ingresso valido Gruppo KNX (1 bit DPT1) per segnalare un ingresso valido nell'area.
Gruppo KNX uscita valida Gruppo KNX (1 bit DPT1) per segnalare un'uscita valida dall'area.
Gruppo KNX area con persone visibile solo se Conta persone è abilitato. Gruppo KNX (1 bit DPT1) per segnalare che qualcuno è dentro l'area.
Gruppo KNX area vuota visibile solo se Conta persone è abilitato. Gruppo KNX (1 bit DPT1) per segnalare che nessuno è dentro l'area.
Gruppo KNX n.persone Gruppo KNX (intero senza segno a 2 byte - DPT7) per segnalare il numero di persone nell'area.

Ruoli

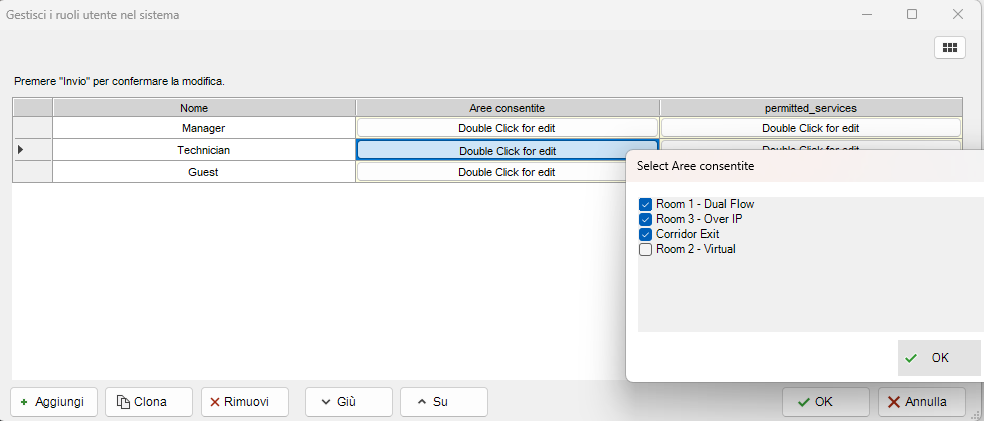

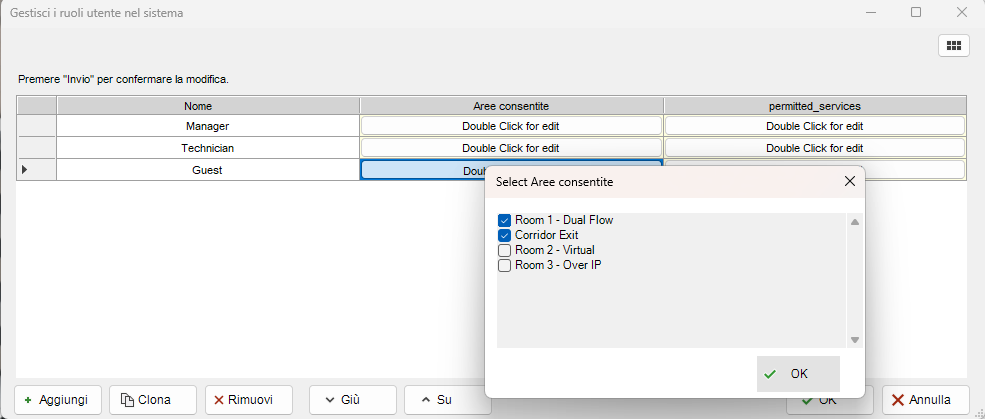

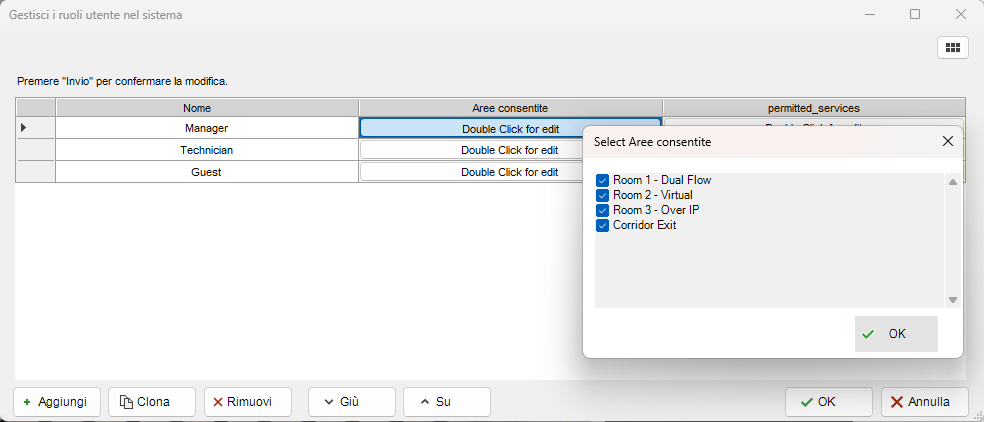

Questo parametro contiene la raccolta dei ruoli creati all'interno del progetto. Gli utenti sul posto possono essere assegnati a un ruolo con privilegi predefiniti per accedere a specifiche aree dell'edificio. Cliccando sul piccolo pulsante a destra si accede al Gestore Ruoli. Ogni ruolo aggiunto avrà i seguenti parametri:

Parametri

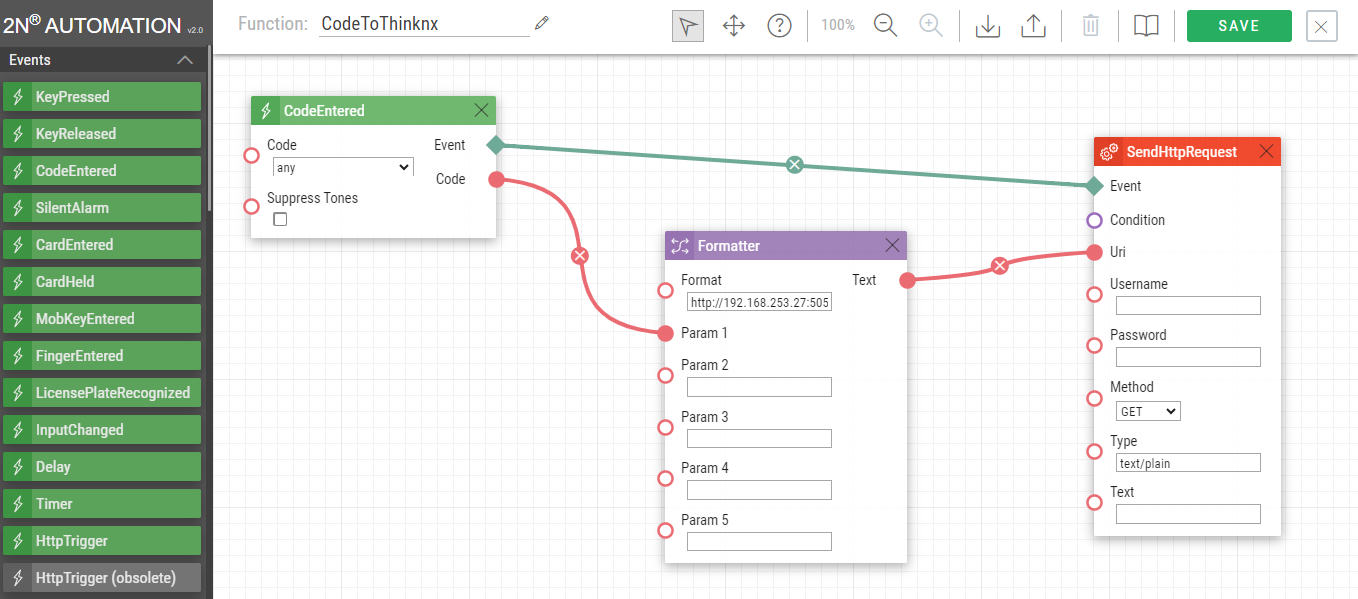

È possibile inviare i codici d'accesso direttamente a Thinknx dai tastierini 2N, per gestire i varchi degli utenti tramite il nostro sistema, seguendo la seguente configurazione

Sulla pagina web della configurazione 2n seguire i seguenti passaggi:

Configurazione.

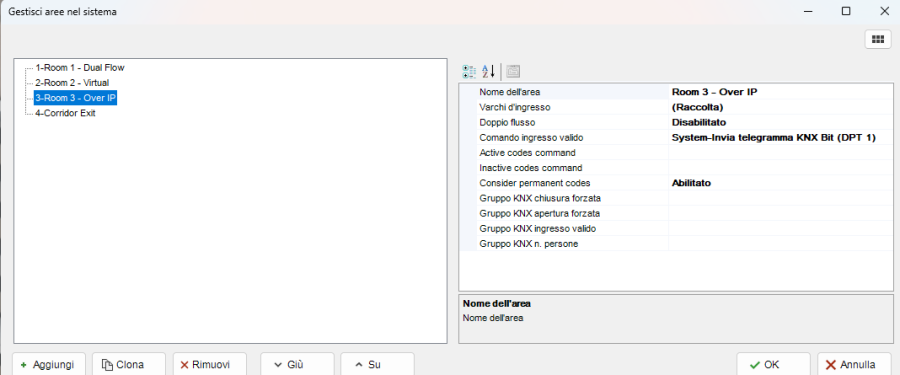

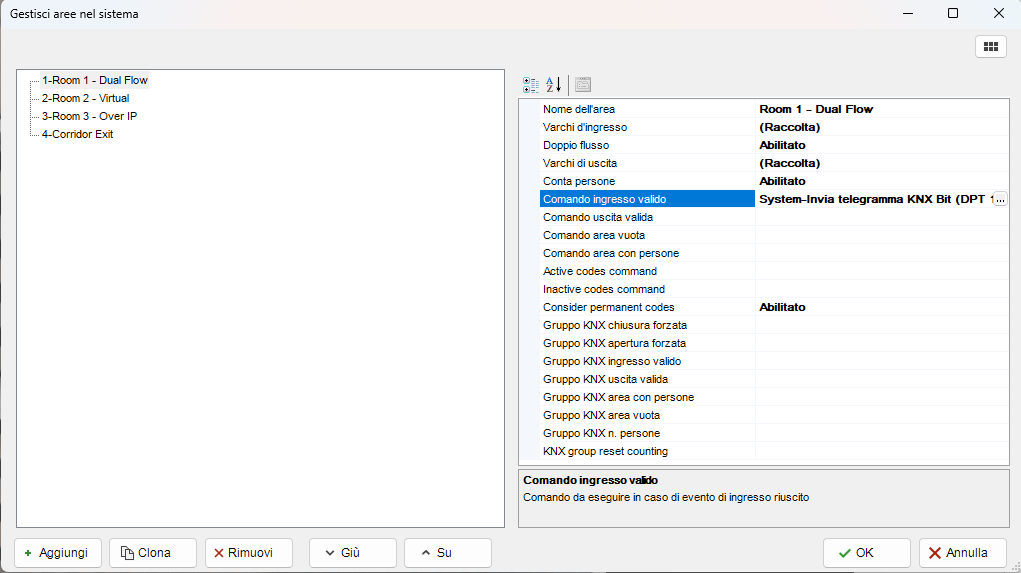

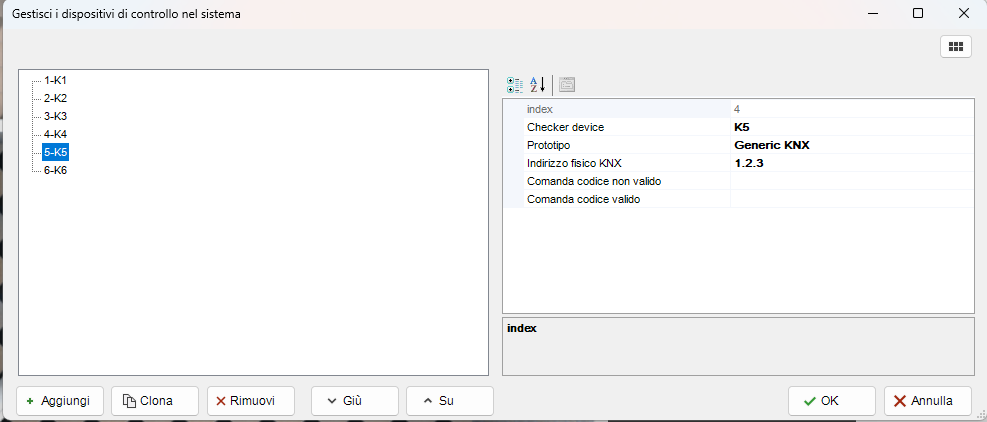

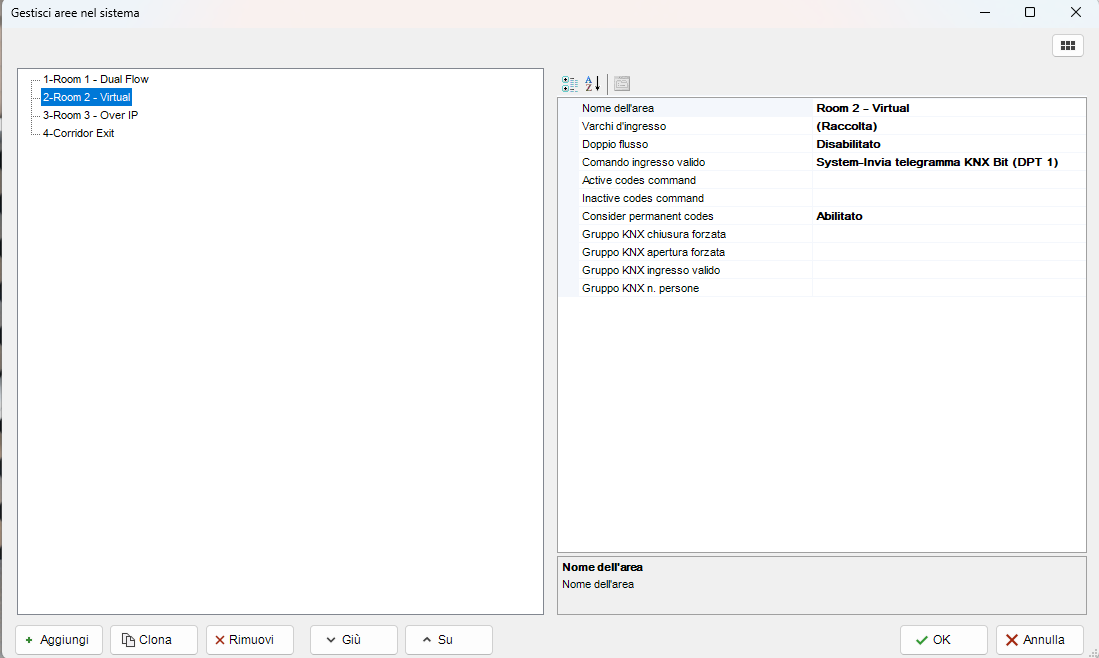

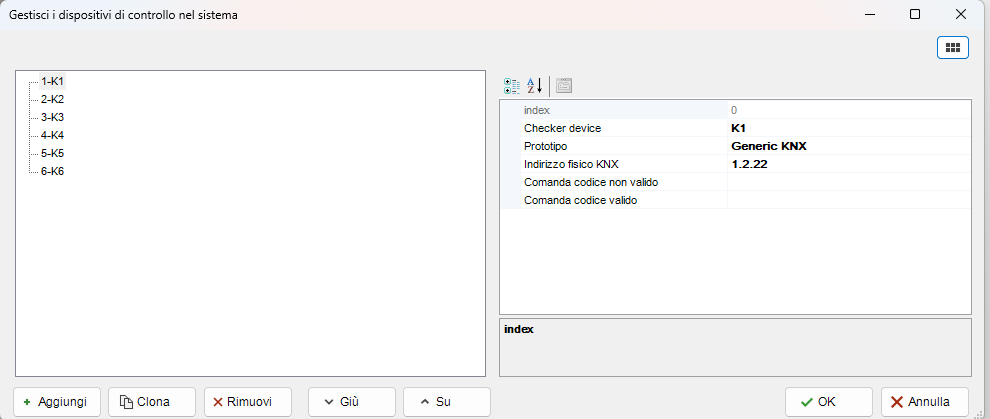

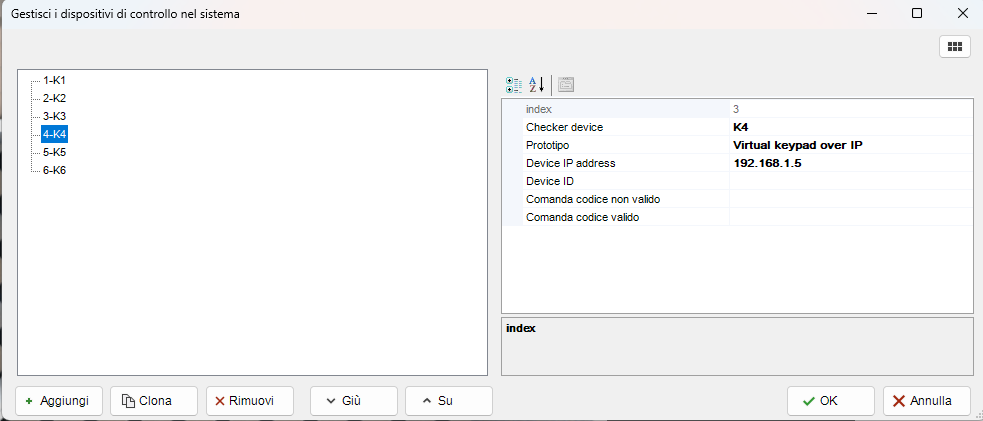

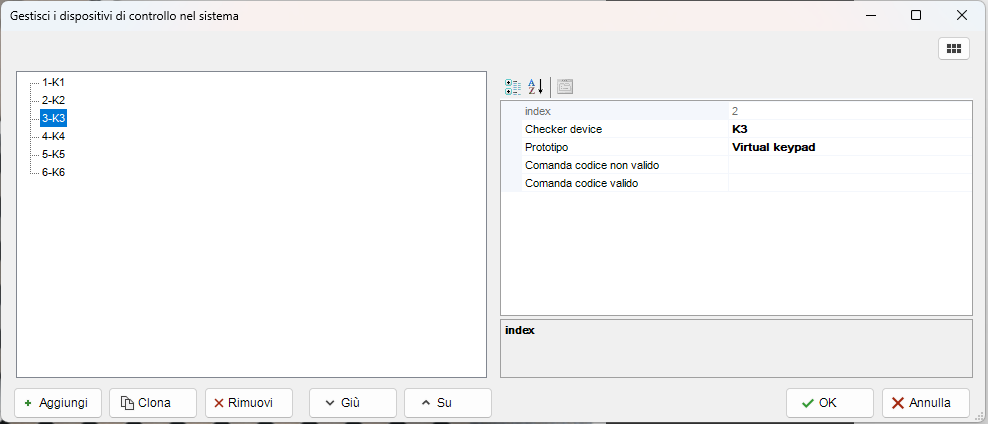

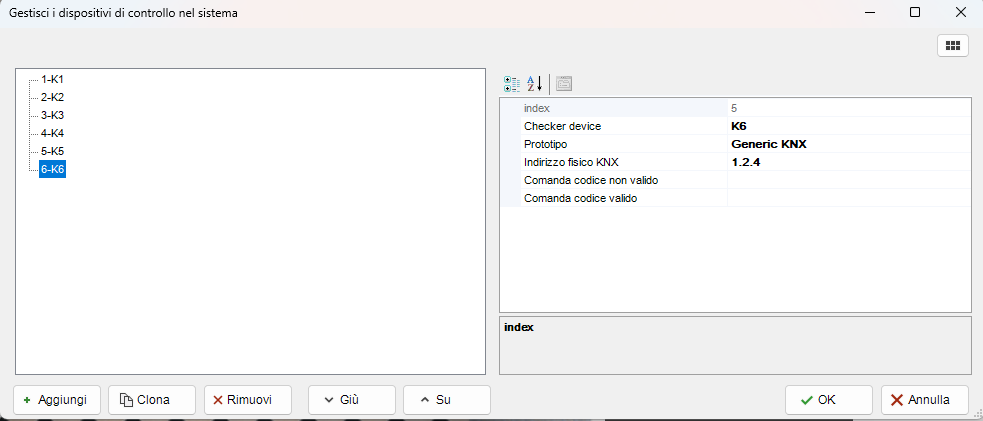

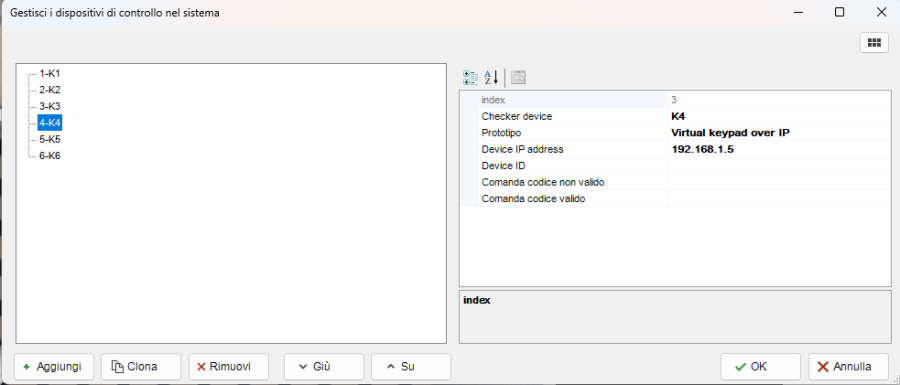

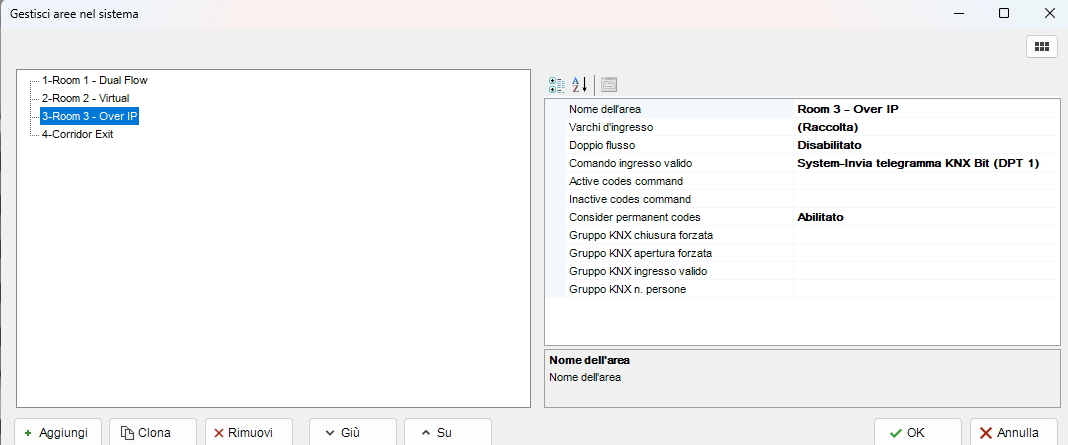

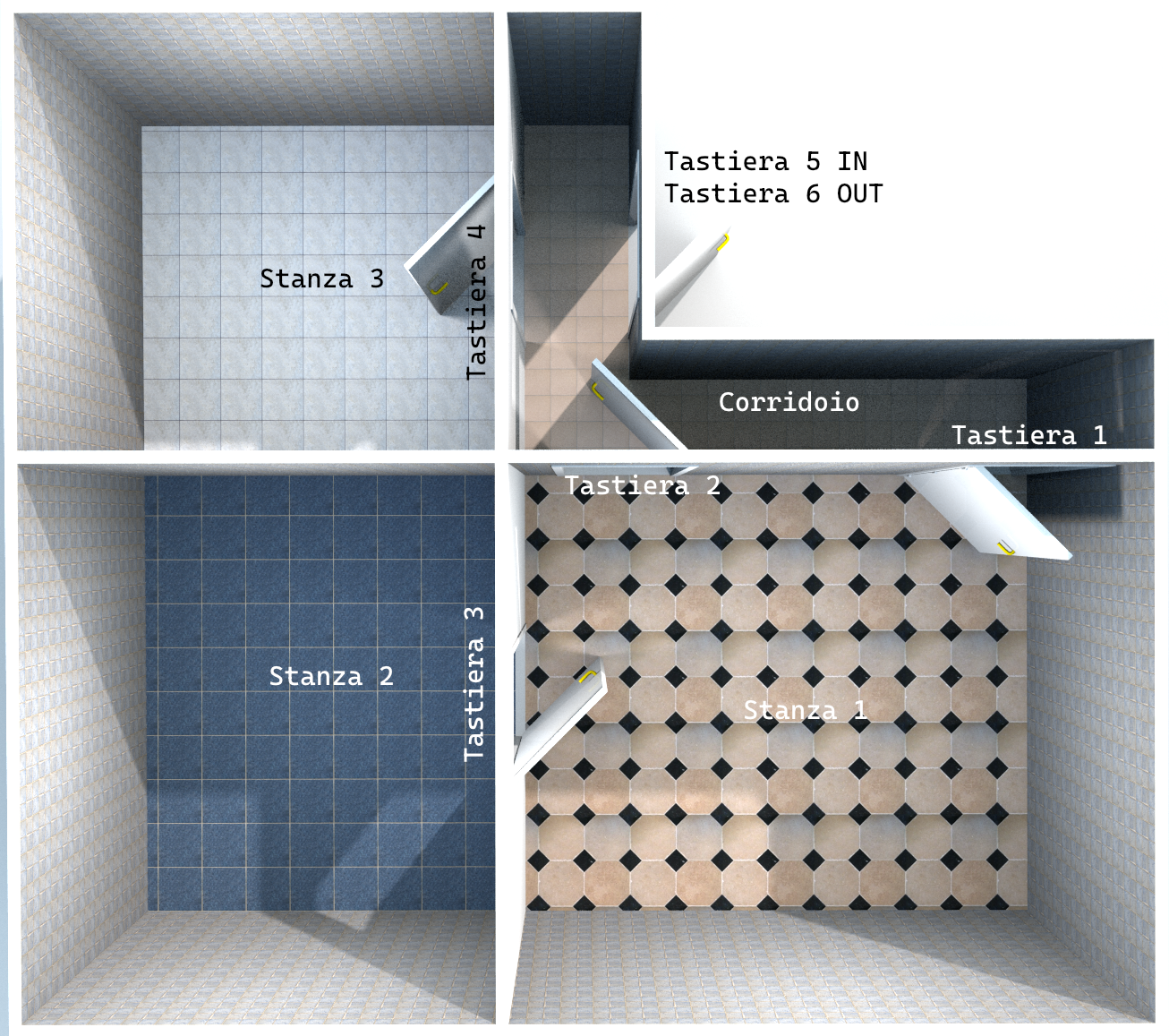

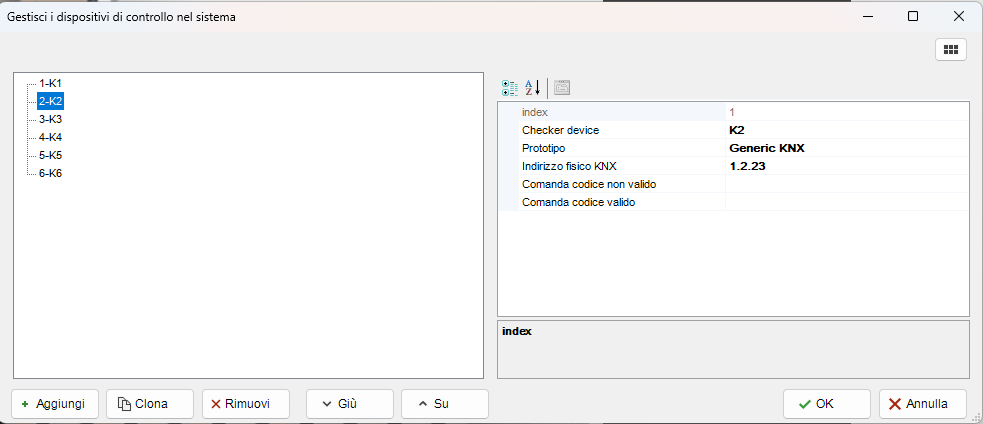

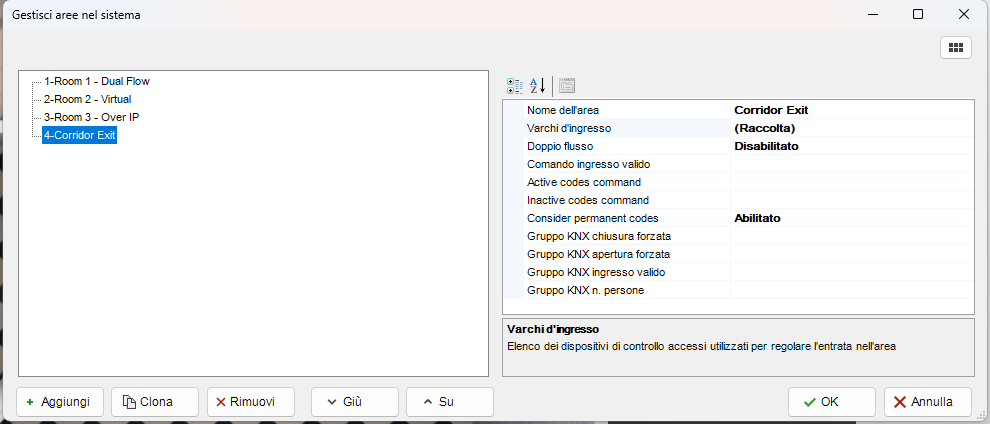

Partendo dall'immagine sopra, supponiamo di avere la Stanza 1 con un tastierino (K1) per entrare e un tastierino (K2) per uscire. La Stanza 2 ha un tastierino virtuale (K3) accessibile tramite un'applicazione. La Stanza 3 dispone di un tastierino (K4 - Dispositivo di controllo accessi 2N) che può essere raggiunto tramite un indirizzo IP. C'è anche un corridoio con due tastierini (K5/K6) per monitorare ingresso e uscita.

In questa configurazione, avremo diversi livelli di utenti con differenti permessi di accesso a queste stanze. Supponiamo un sistema con un codice a 4 cifre, 6 numeri possibili e senza zero disponibile.

Parte 1 - Stanza 1
